Siamo onesti: i dati grezzi, da soli, sono un caos. Un entity relationship diagram (ERD), o diagramma entità-relazione, è la mappa strategica che mette ordine, trasformando informazioni confuse in una struttura logica e comprensibile. Funziona come una planimetria che ti mostra esattamente dove si trovano e come si collegano gli insight più preziosi per il tuo business. Perché è fondamentale? Perché in un mercato che si muove alla velocità della luce, non puoi permetterti di cercare le informazioni alla cieca. Avere una mappa chiara dei tuoi dati è il primo passo per prendere decisioni rapide e intelligenti. In questa guida, imparerai non solo a leggere questi diagrammi, ma a crearli da zero per ottenere un vantaggio competitivo reale.
Immagina di entrare in una biblioteca sterminata senza un catalogo. Trovare un libro specifico sarebbe un'impresa quasi impossibile. Allo stesso modo, i dati della tua azienda, senza una struttura chiara, sono come migliaia di volumi sparsi senza alcun ordine: un potenziale enorme, ma di fatto inaccessibile.
Ecco, l'entity relationship diagram è il catalogo per la tua “biblioteca” di dati. Non è uno schema per soli addetti ai lavori, ma una visualizzazione strategica che chiunque nel tuo team può interpretare. Ti mostra i pezzi fondamentali del tuo business (i clienti, i prodotti, gli ordini) e, cosa più importante, come interagiscono tra loro, permettendoti di prendere decisioni migliori e più velocemente.
Un ERD ti permette di rispondere a domande complesse semplicemente guardando una mappa. Questo diagramma traduce i concetti di business in una struttura che un database può capire e utilizzare. I vantaggi in termini di ROI sono tangibili da subito:
Questo approccio si è dimostrato così efficace da aver definito le basi del data modeling moderno. Nel 1976, Peter Chen pubblicò "The Entity-Relationship Model—Toward a Unified View of Data", un paper che ha cambiato le regole del gioco. Sebbene il concetto non sia nuovo, la sua applicazione è più rilevante che mai. Oggi, nel 2026, piattaforme AI-powered come Electe, un'AI-powered data analytics platform per le PMI, possono persino accelerare questo processo. Un nostro caso studio ha registrato una riduzione del 40% sui tempi di progettazione di un nuovo database per un cliente retail.
Per approfondire l'impatto di questo modello, puoi esplorare le origini degli ERD su Lucidchart.
Un entity relationship diagram non è solo un disegno tecnico. È la rappresentazione visiva della logica del tuo business. Se i dati sono il nuovo petrolio, l'ERD è la mappa che ti mostra dove trivellare per ottenere il massimo ROI.
Capire la struttura dei tuoi dati è il primo passo per dominarli. Questa logica visiva è strettamente legata a come funzionano i processi aziendali. Organizzare i dati con un ERD è un esercizio molto simile all’ottimizzazione dei flussi di lavoro. Puoi scoprire di più leggendo il nostro articolo sulla mappatura dei processi aziendali.
Nei prossimi paragrafi, ti mostreremo come trasformare il potenziale nascosto nei tuoi dati in un vantaggio competitivo concreto.
Capire un entity relationship diagram (ERD) non è un esercizio accademico. È come imparare a leggere la mappa strategica del tuo business. Ogni ERD ha una sua sintassi, una grammatica precisa che, una volta compresa, svela la logica dietro a ogni processo aziendale.
Non servono lezioni complesse. Basta scomporre il tutto nei suoi tre componenti base, usando un’analogia che chiunque può capire: quella del linguaggio.
Pensa a un ERD come a una serie di frasi che descrivono come funziona la tua azienda. Per costruire queste frasi, hai bisogno di tre elementi fondamentali: sostantivi, aggettivi e verbi. Questi corrispondono esattamente ai pilastri di qualsiasi diagramma entità-relazione.
Le entità sono i "sostantivi" del tuo universo aziendale. Rappresentano i concetti, gli oggetti o le persone chiave che la tua organizzazione deve tracciare. Sono gli attori principali sulla scena dei tuoi dati.
In un diagramma, li riconosci subito: sono i rettangoli che contengono i nomi delle cose che contano. Pensa a un e-commerce:
Identificare le entità giuste è il primo passo, quello fondamentale. Significa decidere quali sono i protagonisti della storia che i tuoi dati devono raccontare. Se sbagli qui, l'intera narrazione perde di senso.
Se le entità sono i sostantivi, gli attributi sono gli "aggettivi" che li descrivono. Sono le proprietà, le caratteristiche che danno concretezza e dettaglio a ogni entità.
Senza attributi, un'entità come "Cliente" è solo una scatola vuota, un concetto astratto. Sono gli attributi a renderla una rappresentazione utile di una persona reale. Per l'entità Cliente, potresti avere attributi come:
Per l'entità Prodotto, invece, attributi come SKU (Stock Keeping Unit), Prezzo e Peso sono essenziali per qualsiasi analisi logistica o di vendita.
Un set di attributi ben progettato trasforma un'idea generica in un asset informativo concreto. È la differenza tra dire "abbiamo dei clienti" e sapere esattamente chi sono, dove vivono e come contattarli per la prossima campagna marketing.
Infine, ci sono le relazioni, i "verbi" del tuo diagramma. Sono loro che creano l'azione, descrivendo come le diverse entità interagiscono tra loro. Sono il motore che connette i vari pezzi del puzzle aziendale.
Una relazione trasforma un insieme di liste isolate in un sistema integrato e coerente. È il collante che ti permette di rispondere a domande di business complesse. Per esempio:
Senza queste connessioni, non potresti mai sapere quali prodotti ha comprato un certo cliente o quante unità di un articolo sono disponibili in un determinato magazzino. I dati resterebbero in silos, inutilizzabili per analisi strategiche.
Per avere un quadro d'insieme, abbiamo riassunto questi tre pilastri in una tabella.
| Componente | Analogia Grammaticale | Descrizione Semplice | Esempio Pratico (E-commerce) |
|---|---|---|---|
| Entità | Sostantivo | Un oggetto, concetto o persona di interesse per il business. | Cliente, Prodotto, Ordine |
| Attributo | Aggettivo | Una caratteristica o proprietà che descrive un'entità. | Nome (del Cliente), Prezzo (del Prodotto) |
| Relazione | Verbo | L'azione o il legame che connette due o più entità. | Un Cliente effettua un Ordine. |
Padroneggiare questa "grammatica" di base è il primo passo per decodificare qualsiasi modello dati. Ma le relazioni hanno delle regole più specifiche, delle sfumature che ne definiscono la logica numerica. È il concetto di cardinalità, e lo vedremo subito.
Se entità, attributi e relazioni sono la grammatica del tuo modello dati, la cardinalità è la sintassi. Sono le regole che dettano come le frasi si collegano per avere un senso compiuto. In parole povere, la cardinalità definisce quante istanze di un'entità possono legarsi a quante istanze di un'altra.
Non è un concetto astratto, ma lo specchio delle regole del mondo reale. Se un cliente può avere più indirizzi di spedizione, il diagramma deve rifletterlo. Se un prodotto ha un solo e unico codice a barre, anche questo deve essere chiaro. Definire la cardinalità significa costringere il database a rispettare la logica del tuo business, senza eccezioni.

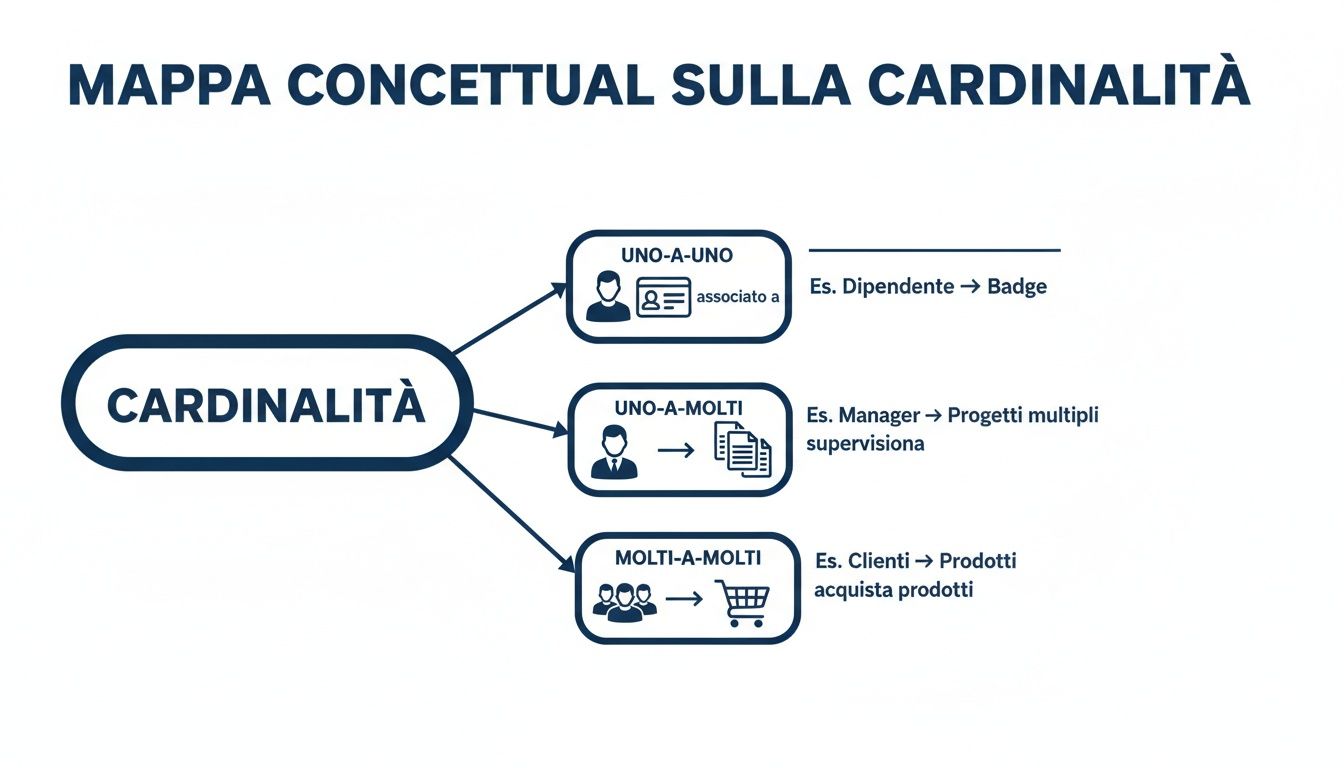

Nella maggior parte degli scenari aziendali, ti troverai di fronte a tre tipi fondamentali di cardinalità. Capirli è il primo passo per costruire modelli dati che non crollino alla prima difficoltà.
Uno-a-uno (1:1): La relazione più semplice ed esclusiva. Un’istanza dell'entità A può legarsi a una e una sola istanza dell'entità B, e viceversa.
Dipendente ha un solo Codice Fiscale. E, naturalmente, un Codice Fiscale è associato a un solo Dipendente.Uno-a-molti (1:N): La relazione più comune in assoluto. Un'istanza dell'entità A si collega a molte istanze dell'entità B, ma ogni istanza di B può essere legata a una sola istanza di A.
Manager può supervisionare molti Progetti, ma ogni Progetto ha un solo e unico Manager responsabile.Molti-a-molti (N:M): Qui le cose si complicano un po’. Molte istanze di A possono legarsi a molte istanze di B. Per far funzionare questa relazione in un database, serve quasi sempre una terza tabella, chiamata "tabella di giunzione" o "associativa", che faccia da ponte.
Clienti possono acquistare molti Prodotti. Allo stesso tempo, ogni Prodotto può essere acquistato da molti Clienti.Un sondaggio ASSINT del 2026 ha rivelato un dato preoccupante: per l'82% dei data analyst italiani, gli errori di cardinalità sono la causa diretta di quasi la metà dei fallimenti nei progetti di database. Piattaforme come Electe nascono proprio per automatizzare questo tipo di convalida. In un caso studio su un’azienda retail italiana, la nostra piattaforma ha identificato e corretto il 92% delle anomalie di cardinalità nei loro modelli, portando a un miglioramento del 37% nell'efficienza del forecasting. Per chi vuole andare alla fonte, l'approccio è ancora basato sui principi descritti nel paper originale di Peter Chen.
Una volta definite le regole, devi disegnarle. Esistono diverse notazioni grafiche, ma due hanno conquistato il settore: la notazione di Chen e la notazione a "Zampa di Gallina" (Crow's Foot).
La scelta della notazione non è solo una questione di stile. Una buona notazione rende il diagramma immediatamente leggibile, riducendo ambiguità e facilitando la comunicazione tra team tecnici e non.
Notazione di Chen
Creata da Peter Chen, il padre degli ERD, questa notazione usa simboli precisi. Le relazioni sono rappresentate da un rombo e la cardinalità (1, N, M) è scritta accanto alle linee che collegano le entità. È accademicamente rigorosa e molto espressiva, ma può risultare un po' ostica per chi non è del mestiere.
Notazione a Zampa di Gallina (Crow's Foot)
Questa è, senza dubbio, la notazione più diffusa oggi, quella che trovi nella maggior parte degli strumenti di modellazione. Il suo successo è dovuto alla sua immediatezza visiva. Invece di numeri, usa simboli grafici alla fine delle linee per indicare la cardinalità:
|) significa "uno".O) significa "zero".<) significa "molti".Combinando questi simboli, puoi rappresentare ogni possibile relazione in modo intuitivo. Una linea che termina con un trattino da un lato e una zampa di gallina dall'altro, ad esempio, indica chiaramente una relazione "uno-a-molti". È diventata lo standard de facto proprio per questa sua straordinaria leggibilità.
È il momento di passare all'azione. Costruire il tuo primo diagramma entità-relazione può sembrare un'impresa, ma se scomponi il processo in passaggi logici e concreti, vedrai che è del tutto fattibile. Ti guiderò passo dopo passo, trasformando l'astrazione in un modello dati solido, anche se non l'hai mai fatto prima.
Pensa a questo processo come a un percorso in cinque tappe. Partiremo da un'idea e arriveremo a una mappa chiara dei tuoi dati.
Prima ancora di tracciare una linea, fermati un attimo. La domanda fondamentale è: "Qual è l'obiettivo di questo diagramma?". Un ERD senza uno scopo preciso rischia di diventare un esercizio fine a se stesso.
Forse vuoi progettare il database per una nuova app, documentare un sistema che già esiste per poterlo analizzare, o semplicemente capire come i dati di vendita si legano a quelli del marketing.
Scrivi una singola frase che metta a fuoco il traguardo. Per esempio: "Voglio mappare il processo di gestione ordini di un e-commerce, dal momento in cui il cliente aggiunge un prodotto al carrello fino alla spedizione". Questo sarà il tuo faro.
Una volta chiarito l'obiettivo, è il momento di trovare i "protagonisti" del tuo sistema: le entità. Pensa ai concetti, agli oggetti, alle persone che sono al centro della scena.
Se stai modellando un sistema di prenotazioni alberghiere, le entità balzano subito all'occhio: Cliente, Prenotazione, Camera. In questa fase, non perderti nei dettagli. L'unica cosa che conta è identificare gli attori principali. Mettili in una lista; se usi un tool grafico, ogni entità diventa un rettangolo.
Ora che hai i tuoi protagonisti, è tempo di descriverli. Gli attributi sono le caratteristiche, le proprietà che definiscono ogni entità. Sono ciò che dà loro sostanza.
Per l'entità Cliente, potresti avere ID_Cliente, Nome, Email. Per la Camera, Numero_Camera, Tipo e Prezzo_Notte. È fondamentale che ogni entità abbia almeno un attributo che la identifichi in modo unico: la chiave primaria. L'ID_Cliente, per esempio, è perfetto perché non ci saranno mai due clienti con lo stesso ID.
Qui il diagramma inizia davvero a prendere vita. È il momento di collegare le entità usando i "verbi" del tuo sistema: le relazioni. Un Cliente effettua una Prenotazione. Una Prenotazione riguarda una Camera. Questi verbi sono il collante che tiene insieme la struttura.
Ma non basta. Per ogni relazione, devi definire la cardinalità. Chiediti: "Un cliente può effettuare più prenotazioni?". La risposta è sì. Quindi, tra Cliente e Prenotazione c'è una relazione uno-a-molti. Ripeti questo ragionamento per ogni legame.
Questa mappa visiva è cruciale perché traduce le regole del tuo business in uno schema logico e universale. La scelta della notazione corretta (come la Zampa di gallina) rende il modello immediatamente comprensibile. Se vuoi vedere come questi concetti si applicano in un contesto reale, il nostro articolo su un esempio di database per un sito web offre spunti pratici.
La prima bozza è pronta. Adesso, fai un passo indietro e guardala con occhio critico. Il diagramma risponde davvero allo scopo che hai definito all'inizio? Manca qualche entità o attributo fondamentale? Le relazioni e le loro cardinalità riflettono fedelmente la realtà del business?
Un entity relationship diagram non è scolpito nella pietra. È uno strumento vivo, uno strumento di dialogo e analisi che deve poter evolvere.
Condividilo con i tuoi colleghi, con chiunque abbia una conoscenza del dominio. I loro feedback sono oro, perché ti aiuteranno a rendere il modello non solo corretto, ma anche chiaro e utile per tutti.
Per iniziare, strumenti gratuiti come draw.io sono perfetti. Quando però la complessità aumenta, piattaforme come Electe possono fare la differenza: usano l'AI per scoprire automaticamente le relazioni partendo dai dati che già hai, riducendo gli errori manuali e facendoti risparmiare tempo prezioso.
Quando il tuo business cresce, cresce anche la complessità dei tuoi dati. Arriva un momento in cui un semplice diagramma entità-relazione (ERD), per quanto utile, inizia a mostrare i suoi limiti. Non riesce più a cogliere tutte le sfumature di un ecosistema moderno.
Quando ti trovi a maneggiare big data, scenari di business articolati o database NoSQL, hai bisogno di un upgrade. Ti serve l'Enhanced Entity-Relationship Diagram (EERD).
Pensa all'ERD base come a una buona mappa stradale di una città. Ma cosa succede se devi rappresentare anche le linee della metropolitana, le piste ciclabili e le zone a traffico limitato? Ti serve una mappa più ricca, con più strati. L'EERD è esattamente questo: un modello potenziato che introduce concetti più sofisticati per descrivere la realtà in modo più fedele.
I due pilastri dell'EERD sono la generalizzazione e la specializzazione. Sembrano termini accademici, ma l'idea di fondo è molto pratica.
Prendiamo un'entità generica come Veicolo. Questa è la nostra superclasse. All'interno del tuo business, però, potresti aver bisogno di tracciare informazioni molto diverse per tipi specifici di veicoli. È qui che entra in gioco la specializzazione:
Veicolo si "specializza" in Auto e Moto, che diventano le sue sottoclassi.Auto avrà attributi che non hanno senso per una moto, come NumeroPorte e TipoAlimentazione.Moto avrà i suoi attributi specifici, come Cilindrata e TipoCavalletto.La generalizzazione è semplicemente il processo inverso. È quando ti accorgi che Auto e Moto condividono comunque degli attributi comuni (come Targa e AnnoProduzione) e decidi di raggrupparli in una superclasse Veicolo per non ripetere le stesse informazioni cento volte.
Questa gerarchia tra supertipi e sottotipi è un'arma potentissima contro la complessità. Ti permette di evitare dati duplicati e di costruire modelli più puliti, logici e facili da mantenere. Diventa indispensabile quando le tue fonti dati diventano eterogenee e il caos è dietro l'angolo.
Questo approccio avanzato, nato negli anni '80 per superare i limiti del modello originale di Chen, oggi non è più un'opzione, ma una necessità. Secondo l'Osservatorio Innovazione Digitale del Politecnico di Milano, già il 71% delle aziende italiane usa modelli EER per gestire database complessi come NoSQL e a grafo.
Le ricadute sono concrete. Un caso studio nel settore finanziario ha dimostrato che monitorare il rischio tramite sottotipi di entità ha portato l'accuratezza dei modelli predittivi al 96%, tagliando i costi operativi del 32%. Se vuoi capire meglio come questi modelli si sono evoluti, questo articolo sulla storia e il futuro della modellazione dei dati offre una prospettiva interessante.
Piattaforme basate sull'IA come Electe portano questo concetto a un altro livello. Invece di costringerti a disegnare manualmente queste complesse gerarchie, la nostra piattaforma è in grado di analizzare i tuoi dati e generare in automatico un EERD, identificando da sola le relazioni tra superclassi e sottoclassi. È un modo per sbloccare un livello di analisi e di comprensione del business che, con un approccio manuale, sarebbe quasi impossibile da raggiungere.
Dopo aver esplorato i fondamenti dei diagrammi entità-relazione, è il momento di affrontare i dubbi che emergono quasi sempre quando si passa dalla teoria ai fatti.
Abbiamo raccolto le domande più comuni per darti risposte chiare, dirette e subito spendibili.
Questa è una delle distinzioni cruciali, ma in realtà è più semplice di quanto sembri. Pensa al modello logico come al progetto di un architetto: definisce la struttura, le stanze (le entità) e i corridoi che le collegano (le relazioni). È una visione d'insieme che si concentra sul cosa, senza ancora decidere il tipo di mattoni o il colore delle pareti. Il nostro diagramma entità-relazione è quasi sempre un modello logico.
Il modello fisico, invece, è il progetto esecutivo dell'ingegnere. Prende la mappa dell'architetto e la trasforma in specifiche tecniche per la costruzione: il tipo di database (MySQL, PostgreSQL, ecc.), i nomi esatti delle tabelle, i tipi di dato per ogni colonna (VARCHAR(255), INT) e gli indici per ottimizzare le performance.
In poche parole, il modello logico descrive il business, il fisico descrive la tecnologia.
Assolutamente no. Anzi, è un errore comune pensarlo. Creare un entity relationship diagram è un'attività di analisi di business, non di programmazione. La competenza più importante non è scrivere codice, ma conoscere a fondo i processi della tua azienda.
Il tuo compito è capire quali dati contano, come vengono generati e quali legami hanno tra loro. Gli strumenti moderni, inclusa la nostra piattaforma Electe, sono pensati proprio per permetterti di visualizzare queste logiche senza toccare una riga di codice, concentrandoti solo sul significato di business. Molti passaggi tecnici, come la gestione di logiche complesse in SQL, possono essere automatizzati. Se ti interessa l'argomento, puoi approfondire nel nostro articolo su come usare CASE WHEN in SQL.
Un entity relationship diagram non è un quadro da appendere al muro e dimenticare. È uno strumento di navigazione vivo. La regola d'oro è semplice: va aggiornato ogni volta che i processi di business o i dati raccolti cambiano in modo significativo.
Considera il tuo ERD come una mappa: se la città si espande e vengono costruite nuove strade, la mappa deve essere aggiornata per rimanere utile e non condurti fuori strada.
Se l'azienda lancia un nuovo programma fedeltà, apre un nuovo canale di vendita o introduce una nuova categoria di prodotti, il diagramma deve rifletterlo. Un ERD aggiornato è una risorsa strategica; uno obsoleto è solo una fonte di confusione.
Abbiamo esplorato in profondità il mondo degli entity relationship diagram. Ecco i concetti fondamentali che devi portare con te:
Comprendere e utilizzare un entity relationship diagram significa smettere di navigare a vista nel mare dei dati e iniziare a tracciare una rotta chiara verso i tuoi obiettivi di business. È la base per sbloccare il vero potenziale dell'analisi dei dati e prendere decisioni che portano a una crescita reale.
